总平面施工图绘制流程及要点
2018-12-29

画好建筑施工图,是执业建筑师从业不可或缺的基本功。但由于建筑施工图的设计与绘制设计相当广博的专业知识,需要多工种的密切配合,一般需要有经验的老师手把手地传授其方法与诀窍。


像许多初进设计院工作的年轻员工常常需要累积多年,甚至在走过很多弯路后才能熟悉建筑施工图的设计与绘制。


其实绘制施工图并非无章可循,初学时只要掌握正确的观念并养成良好的绘图习惯,在此基础上多加练习,就能够快速领悟其中的要领,进一步开发并累积各种绘图技巧,便可以达到事半功倍的效果 。


这篇文章向大家介绍了《总平面图的主要内容和设计要点》,完全站在初学者的立场,希望各位可以在熟读深思后可以做到举一反三!

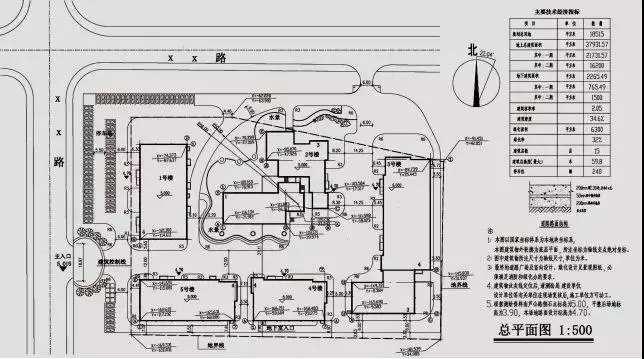

总平面图


1、概念:假设在建设区上空向下投影所得的水平投影图。


2、内容:反应新建建筑相关信息以及周围的总体情况。


3、作用:设计和施工的依据。


01、了解总平面设计常用规范图集

此步骤目的:筛选所涉及的规范,作为设计依据,并最终滕写在“设计说明”中。


 1.建筑工程设计文件编制深度规定(2016年11月)


 2.总图制图标准GB/T50103-2010


 3.全国民用建筑工程设计技术措施(规划.建筑.景观)


 4.民用极悦注册通则    GB50352-2005


 5.极悦注册防火规范   GB50016-2014


 6.住宅建筑规范    GB50368-2005


 7.无障碍设计规范   GB50763-2012


 8.汽车库、修车库、停车场设计防火规范  GB50067-2014

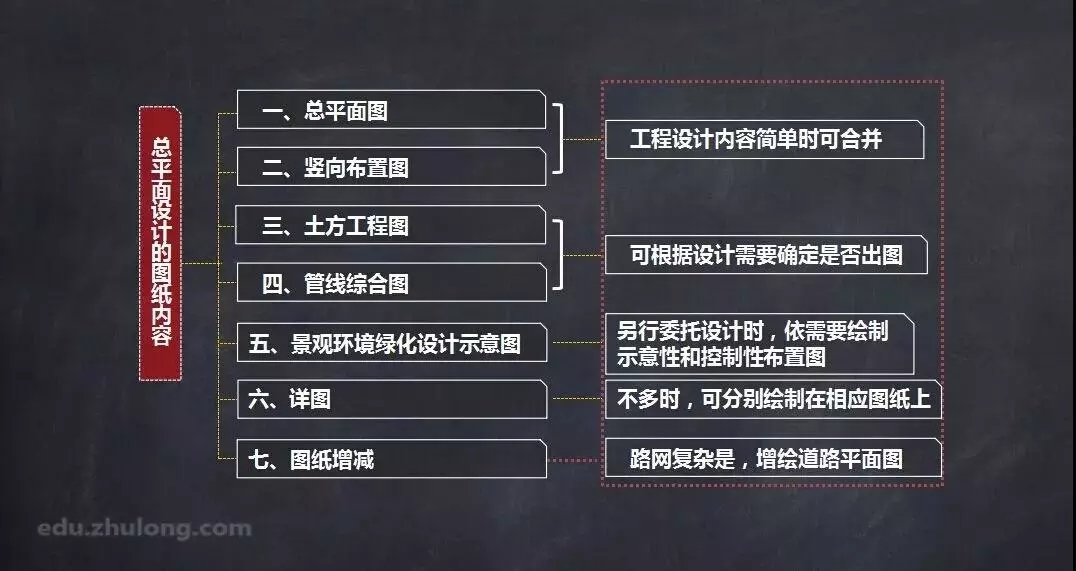

02、总平面设计的主要内容

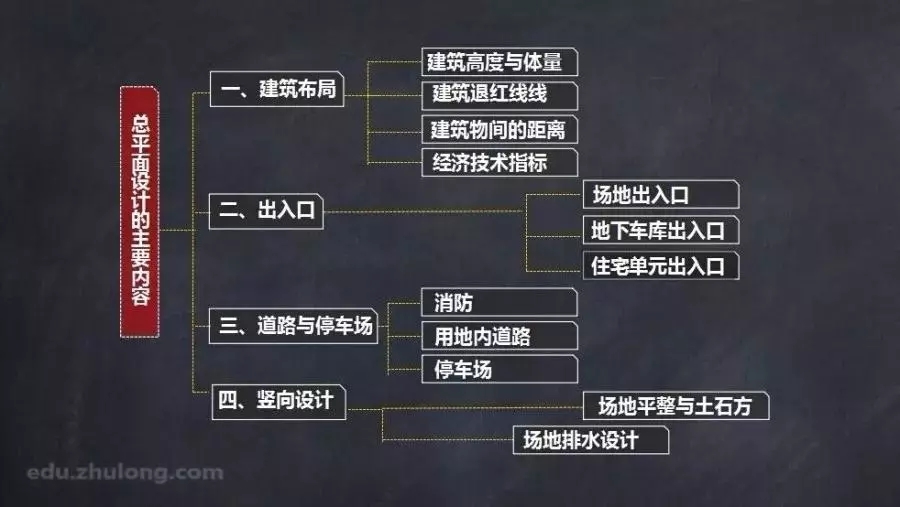

03、总平面图的设计要点


建筑布局

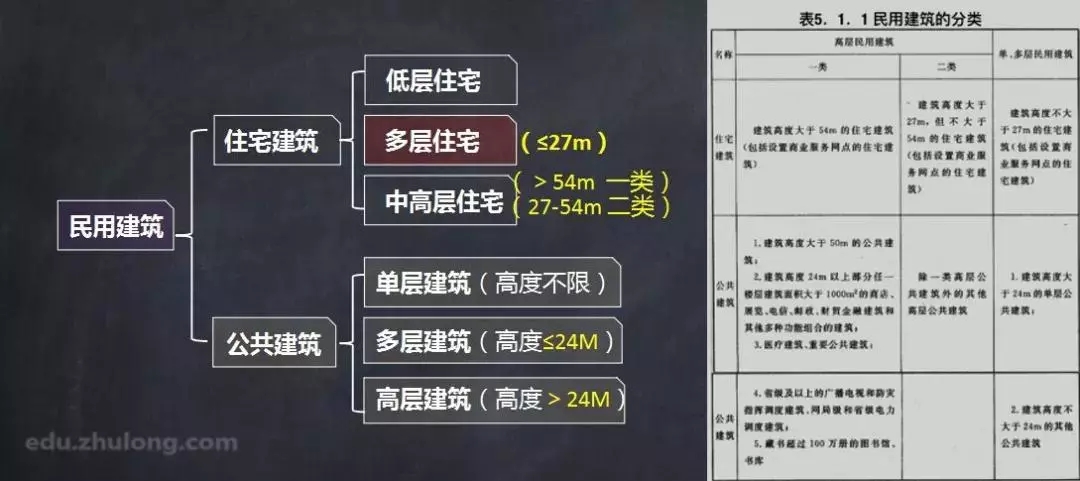

建筑高度与体量

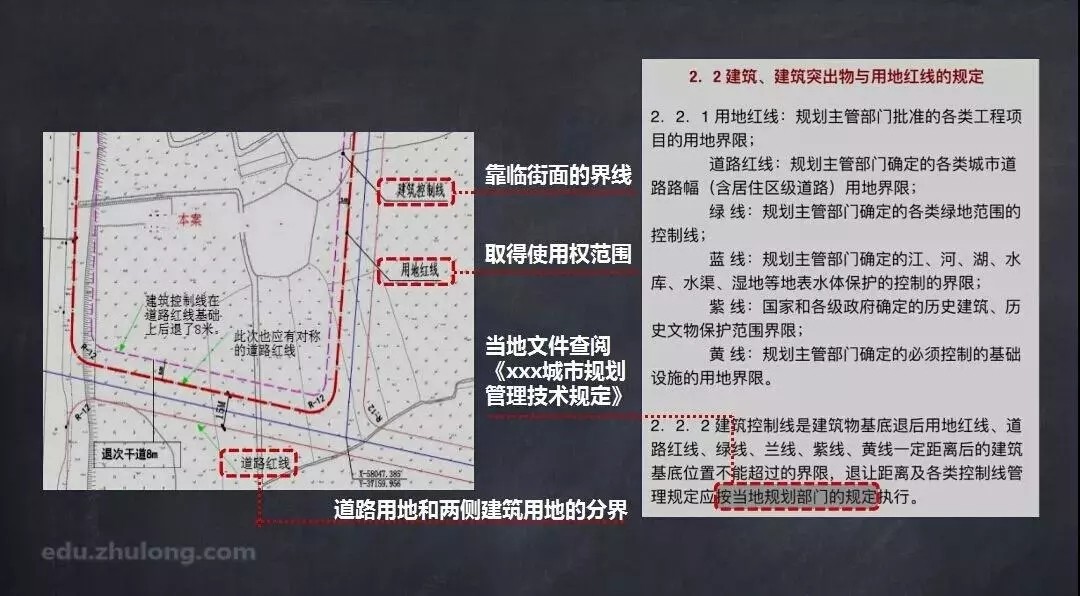

建筑退红线


建筑物间的距离


1.建筑物间的防火间距(建筑耐火等级分四级,衡量建筑物耐火程度,数字越大耐火性能越弱)


2.满足地方日照要求

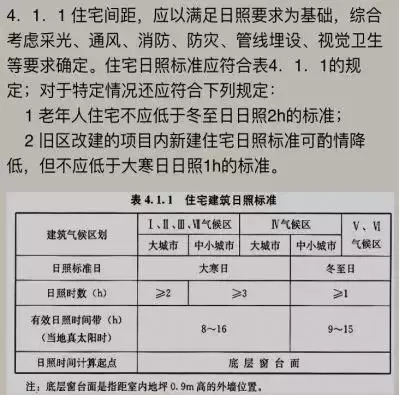

(1)《住宅建筑规范》4.1.1规定


(2)地方规定《xxx城市规划管理技术规定》、文件通知、《XXX日照计算规则》


(3)日照软件计算


(4)气候区查阅“中国建筑气候区划图”

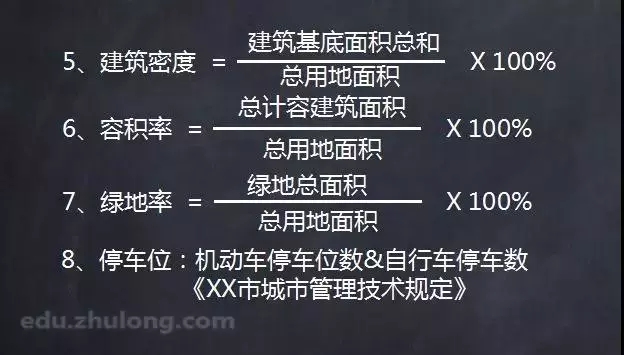

经济技术指标


1.总用地面积:甲方拿地文件和规划局批文


2.总建筑面积:地上建筑面积&地下建筑面积


3.总建筑占地面积


4.总绿地面积



注:本知识摘取自学生版「建筑施工图实操训练营」中的第30,31讲「平面图设计的主要内容和设计要点」。
