1、坡度与踏步尺寸

(1) 坡度

指的是楼梯段的坡度，即楼梯段的倾斜角度。

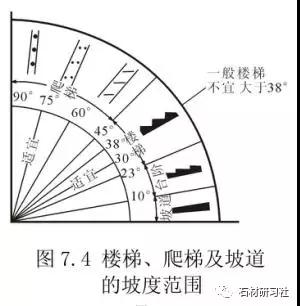

坡度有两种表示法，即角度法和比值法。

一般楼梯的坡度在23°~45°之间，常用30º左右，舒适角度26º-34’。坡度超过45°时，应设爬梯；坡度小于23°时，应设坡道。

(2) 踏步尺寸

踏面宽和踢面高，踏面是人脚踩的部分，宽度一般为250~320mm。

踢面高与踏面宽有关，根据人上一级踏步相当于在平地上的平均步距的经验，踏步尺寸可按下面的经验公式来确定：2h+b=600--620

式中 h—踢面高度；b—踏面宽度；600~620mm—人的平均步距。

踢面高：一般为100~200mm

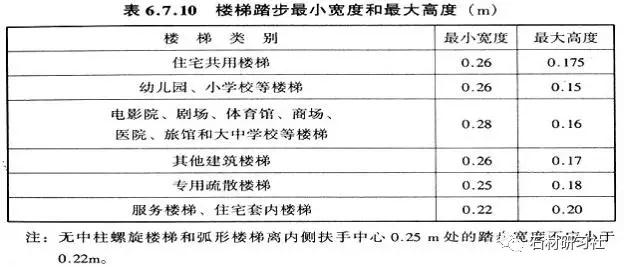

在建筑工程中，常见的民用建筑楼梯踏步尺寸b、h的取值可按《民用建筑通则》表选定。

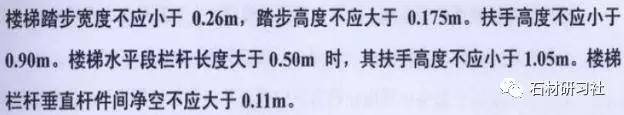

住宅规范的规定

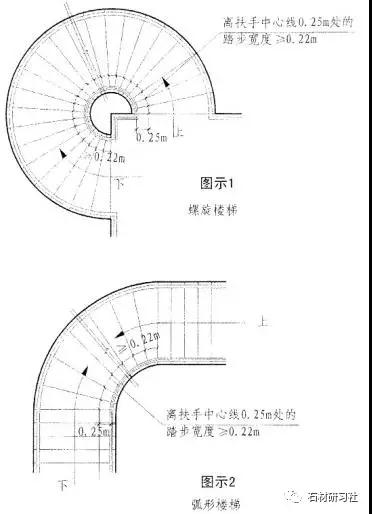

圆或弧形楼梯规定

2 楼梯段宽度与平台宽度

(1)梯段宽度

楼梯段宽度：指楼梯段临空侧扶手中心线到另一侧墙面（或靠墙扶手中心线）之间的水平距离。

梯段宽度根据设计人流的股数、防火要求及建筑物使用性质等因素确定。

每股人流按500～600mm宽度考虑，单人通行时为900mm，双人通行时为1000～1200mm，三人通行时为1500～1800mm，其余类推。同时，需满足各类耀世注册规范中对梯段宽度的限定。如住宅≥1100mm等。

注：每股人流宽度为0.55+（0～0.15）m.

（2）平台宽度

保证通行人行顺畅和搬运物品的方便。

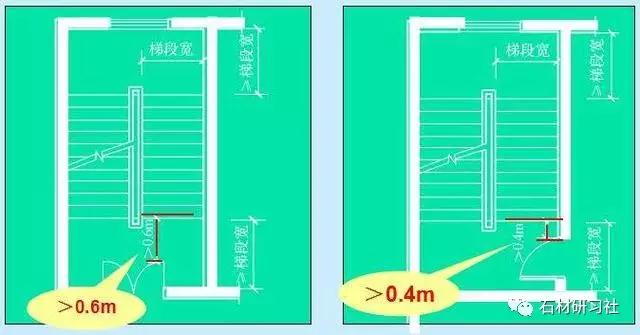

住宅：中间平台宽度D1和楼层平台宽度D2，平台宽度应大于或等于梯段宽度，并≮1200mm。

平台宽度的确定

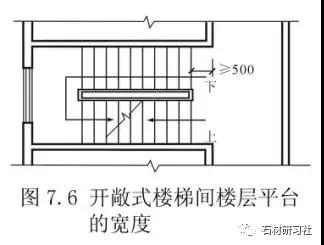

根据楼梯间的尺寸、梯段宽度等，确定平台深度。中间（楼层）平台宽度不应小于梯段的宽度。对于直接通向走廊的开敞式楼梯间，其楼层平台可借用建筑的走廊，因此楼层平台深度可不受此限制，但是为了避免走廊和楼梯上的人流相互干扰，并且为了便于使用，应留有一定的缓冲宽度，一般为500宽。

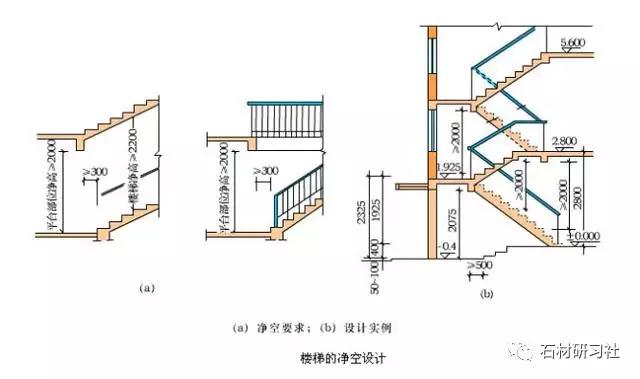

3 楼梯的净空高度

包括楼梯段上的净空高度和平台上的净空高度。

(1)楼梯段上的净空高度:

踏步前缘到上部结构底面之间的垂直距离，应不小于2.2m。

(2)楼梯平台净高度：

确定楼梯段上的净空高度时，楼梯段的计算范围应从楼梯段最前和最后踏步前缘分别往外300mm算起。

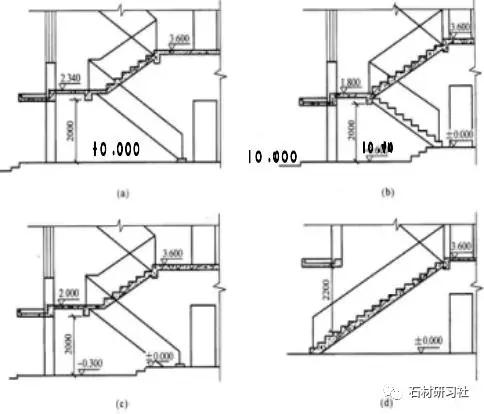

当底层休息平台下做出入口，为使平台下净高满足净高要求，可采用以下处理方法：

长短跑梯段，增加楼梯第一跑的踏步数量，两个梯段形成长短跑，以此抬高底层休息平台的高度。

局部降低地坪标高，利用室内外高差，将部分室外台阶移至室内。

采用长短跑和降低平台下地坪标高相结合的方法。

底层采用直跑楼梯。

4 栏杆扶手高度

栏杆扶手高度：指踏步前缘到扶手顶面的垂直距离。

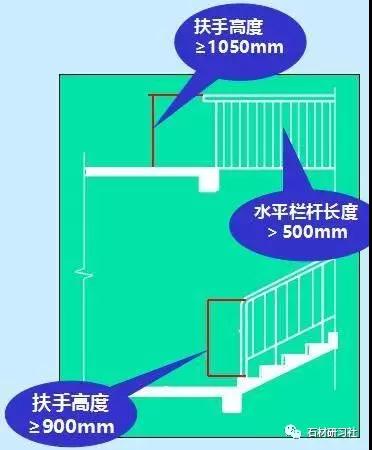

一般建筑物楼梯扶手高度为900mm；平台上水平扶手长度超过500mm时，其高度不应小于1050mm；

幼托园建筑的扶手高度不能降低，可增加一道600~700mm高的儿童扶手。

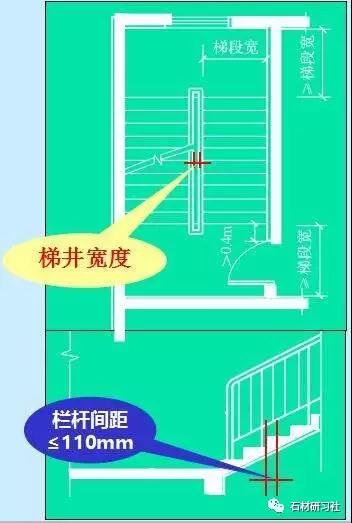

梯井：

两个梯段之间的空隙。公共建筑梯井宽度不宜小于150mm，住宅、小学、儿童机构60-200mm。

垂直杆件间≤110mm。

封闭楼梯间，楼层平台一般与中间休息平台等宽，但必须满足规范规定的局部尺寸的要求。

楼梯设计的步骤

（1）楼梯的宽度根据房屋的层数，耐火等级和使用人数计算楼梯总宽度。

（2）确定楼梯数量和每部楼梯的梯段宽度。

（3）根据房屋类型，确定踏部的高(h)和踏步宽(b)，即确定楼梯的坡度。

（4）根据房屋的层高，计算每层踏步级数(N)。

（5）根据房屋类型和楼梯在平面中的位置，确定楼梯形式。

（6）确定平台的宽度和标高。

（7）计算楼梯段的水平投影长度L和楼梯间进深最小净尺寸B。

（8）计算楼梯间的开间最小净尺寸。

（9）按模数协调标准规定，确定楼梯间开间和进深的轴线尺寸。

（10）绘制楼梯平面图和剖面方案图。

楼梯尺寸计算

以平行双跑楼梯为例，说明楼梯尺寸的计算方法，根据层高H和初选步高h定每层步数N，N＝H/ｈ。

（1）根据步数N和初选步宽b决定梯段水平投影长度L，L=（0.5N-1）Xb。

（2）确定是否设梯井。供儿童使用的楼梯梯井不应大于120mm，根据楼梯间开间净宽A和梯井宽C确定梯段宽度a，a＝（A－C）/2。

（3）根据初选中间平台宽D1（D1≥a）和楼层平台宽D2（D2>a）以及梯段水平投影长度L检验楼梯间进深净长度B，D1＋L＋D2＝B。如不能满足，可对L值进行调整（即调整b值）。

如底层平台下设通道：
